詳細情報 |
|||
| 接続ファイバー: | SMF | 波長: | 1550nm |
|---|---|---|---|
| タイプ: | オプティカルネットワーク | 貯蔵温度: | -40°Cから+85°C |
| 反射帯域幅は0.5dB: | 0.4 | 製品名: | パッシブDCM |
| 相対 の 湿度: | 5%から95% | 体重: | 0.5kg |
| ハイライト: | DCM分散補償モジュール,分散補償モジュール 1550nm |
||
製品の説明

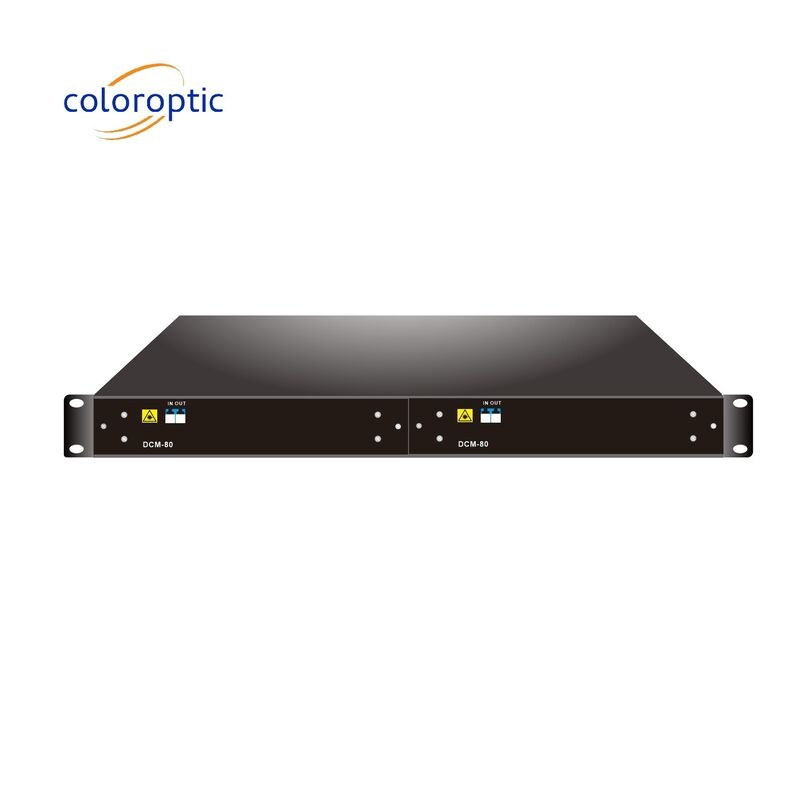

DWDM長距離トランクネットワークのための分散補償1550nmファイバーモジュール
製品説明:
分散補償モジュール (DCM) は,色素分散によって変形される光信号の形を固定するように設計されている.DCMの主な構成要素は,DCF (分散補償繊維) で,波長範囲1525nm~1565nmの範囲内で負色性分散値を有する.このモジュールは,低フラット挿入損失および低レイテンシーを維持しながら,高レベルの補償を提供します. 私たちのEDFAとOEOと組み合わせると,DCMはシンプルで信頼性の高い,費用対効果の高い長距離輸送ソリューション信号が再生せずにさらに進むようにします
特徴:
| パラメーター | ユニット | 価値 | |||
| ミム | 典型的な | マックス | |||
| 分散値 | 10KM | ps/nm | -165 だった | -170 | -175 だった |
| 20KM | -330 | -340 | -350ドル | ||
| 40KM | -660 | -680 | -700ドル | ||
| 60KM | -990 | -1020 | -1050 | ||
| 80KM | -13200 | -1360年 | -1400歳 | ||
| 100KM | -1650年 | -1700歳 | -1750年 | ||
| 120KM | -1990年 | -2040年 | -2090年 | ||
| 中央波長 | nm | 1550.12 | |||
| 反射帯域幅は0.5dB | nm | 0.4 | |||
| 挿入損失 | 20KM | dB | 3.5 | ||
| 40KM | 5.2 | ||||
| 60KM | 6.8 | ||||
| 80KM | 8.0 | ||||
| 100KM | 9.5 | ||||
| 120KM | 11.5 | ||||
| PMD | ps | 1.0 | |||
| PDL | dB | 0.5 | |||
| 波長安定性 | nm | 0.07 | |||
| パッケージ | モジュール | ||||
| 1Uラック | |||||
応用:
- 長距離トランクネットワーク
- DWDMシステム
カスタマイズ:
カラー光学CO-DCMC WDMモデル
| 製品番号 | 製品説明 |
| DCM-10KM | DCM 10KM LC/UPC プラグイン LGX ボックス |
| DCM-20KM | DCM 20KM LC/UPC プラグイン LGXボックス |
| DCM-30KM | DCM 30KM LC/UPC プラグイン LGXボックス |
| DCM-40KM | DCM 40KM LC/UPC プラグイン LGXボックス |
| DCM-60KM | DCM 60KM LC/UPC プラグイン LGXボックス |
| DCM-80KM | DCM 80KM LC/UPCプラグイン LGXボックス |
| DCM-100KM | DCM 100KM LC/UPC 1Uラック |
| DCM-120KM | DCM 120KM LC/UPC 1Uラック |
| 1U02-2LGX | プラグイン式LGXボックス用のスロット2つ付きの1Uラック, 440*230*44mm |
梱包と輸送:
WDMモデル製品は,次のようにパッケージされ,出荷する必要があります.
- 製品が泡状のラップまたは他の保護材料でしっかりと包まれていることを確認します.
- 薬剤を箱または他の容器に 適切なマッシング材料で 置き去りにします.
- 箱または容器に固いテープで錠剤を封印してください.
- 箱やコンテナに適切な運送情報を貼る.
- 箱やコンテナに運送ラベルをしっかりと貼り付けます.
- 商品を指定された目的地に送る
