詳細情報 |
|||
| ケーブルタイプ: | AOC | データレート: | 40Gから4*10G |
|---|---|---|---|
| 長さ: | 1~50m | AWG: | 24AWG |
| ジャケット: | PVC | 保証: | 3年 |
| ハイライト: | アクティブAOCDACケーブル,オプティカルAOCDACケーブル,AOC オプティカル ブレイクアウトケーブル |
||
製品の説明

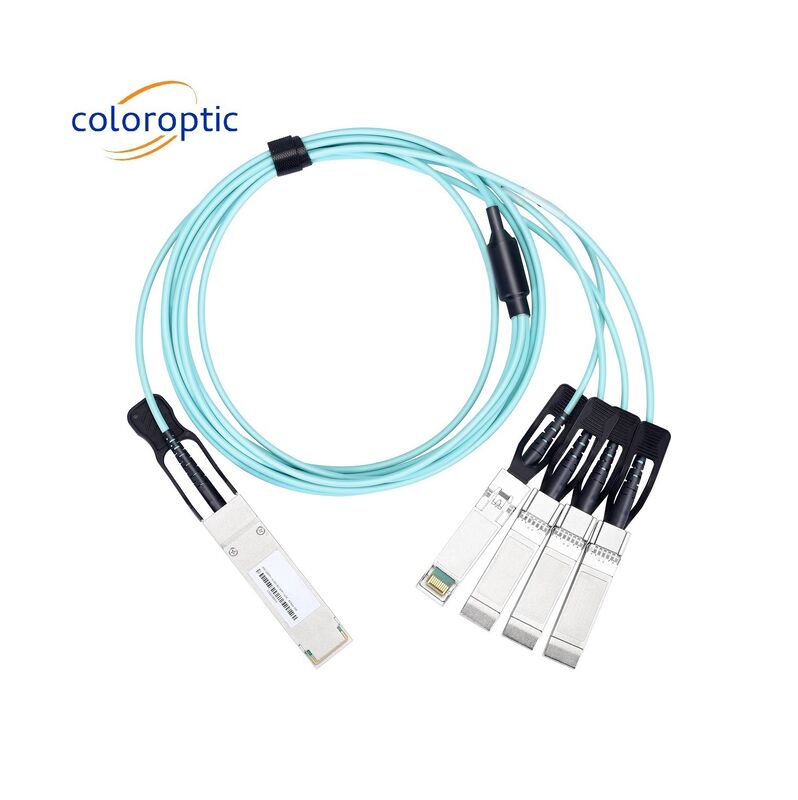

AOCアクティブケーブル 40G QSFP+から4 SFP+ 10Gビークアウト 低電力消費 インフィニバンド QDR/DDR/SDR
一般説明
カラーオプティックCO-ACQ40-4S10-xは,4チャネル,プラグイン可能,並行,光ファイバーQSFP+アクティブ光ケーブル (AOC) から4×SFP+アクティブ光ケーブルのブレークアウトソリューションです.このブレイアウトケーブルは,40Gから4×10Gアプリケーションのために意図されています.
このAOCは,短距離多レーンデータ通信および相互接続アプリケーションのための高性能ケーブルで,各方向に4つのデータレーンを統合し,合計帯域幅は40Gbpsです.各レーンは10で運転できるこれらのケーブルは4×10GQDRアプリケーションもサポートし,4×5GIBDDRおよび4×2.5GIBシングルIBSDRアプリケーションにバックコンパティブルである.
この製品は,カラーオプティックQSFP+からQSFP+アクティブオプティックケーブル製品およびSFP+アクティブオプティックケーブル製品に活用されています.該当する場合,これらのデータシートを参照してください.
このAOCは,カラーオプティックの実証された集積回路とVCSEL技術を組み込み,信頼性の高い長寿,高性能,一貫したサービスを提供します.
主要 な 特徴
QSFP+ AOC端:
- IEEE 802.3ba-2010 による40GBASE-SR4およびXLPPI仕様に対応し,40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDRアプリケーションをサポートする
- 業界標準SFF-8436QSFP+仕様に対応する
- 電力レベル1:最大電源 < 1.5 W
- 40GbEアプリケーションの 64b/66b暗号化データと,40G-IB-QDRアプリケーションの 8b/10b互換的な暗号化データと,10Gbpsで,1チャンネルあたり10.3125Gbpsで動作する.
4×SFP+端ごとに:
- SFF-8431 強化された小型要素プラグインモジュールに関する電気仕様に対応する.
- SFF委員会による機械仕様 SFF-8432 改良されたプラグイン可能な形状因数
- 端あたり最大電源消耗0.35W
アクティブ・オプティカルケーブル組成:
- 証明された高信頼性 850nm技術:VCSEL送信機とPIN受信機
- 商業用操作ケースの温度範囲: -5°C~70°C
- RoHS-6 適合
- 熱でプラグインできるので,簡単に整備や設置できます
- 2ワイヤ シリアル インターフェース
- 高密度で薄くて軽量なケーブル管理のために光ファイバーを使用します64b/66b 暗号化されたデータ 40GbE アプリケーションと 10
適用する
- Datacom スイッチとルーター接続のための40GbEおよび10GbE ブレイクアウトアプリケーション
- Datacomおよびプロプライエタリプロトコルアプリケーションのための40Gから4×10G密度のアプリケーション
- データセンター
製品詳細
| 絶対最大格付け | ||||
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 貯蔵環境温度 | TSTG | -40歳 | 85 | °C |
| 操作ケースの温度 | Tc | - 5 | 70 | °C |
| 動作湿度 | Hオー | 5 | 85 | % |
| 電源の電圧 | Vcc | -0だった3 | +3だ6 | V |
| 入力電圧 | ワイン | -0だった3 | Vcc+03 | V |
| 推奨された運用条件 | |||||
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット |
| 電源の電圧 | Vcc | 3.135 | 3.3 | 3.465 | V |
| データレート,各レーン | 10.3125 | 11.3 | Gbit/s | ||
| データ速度の許容度 | ∆DR | -100ドル | +100 | ppm | |
| OM3ファイバーとのリンク距離 | D | 0 | 100 | m | |
| コントロール入力電圧高 | 2 | VCC+03 | V | ||
| コントロール入力電圧低 | -0だった3 | 0.8 | V | ||
| I2C シリアルインターフェースの周波数 | fs | 400k | Hz | ||
| 電源の騒音 | 50 | mVpp | |||
| 受信機差分データ出力負荷 | 100 | mVpp | |||
